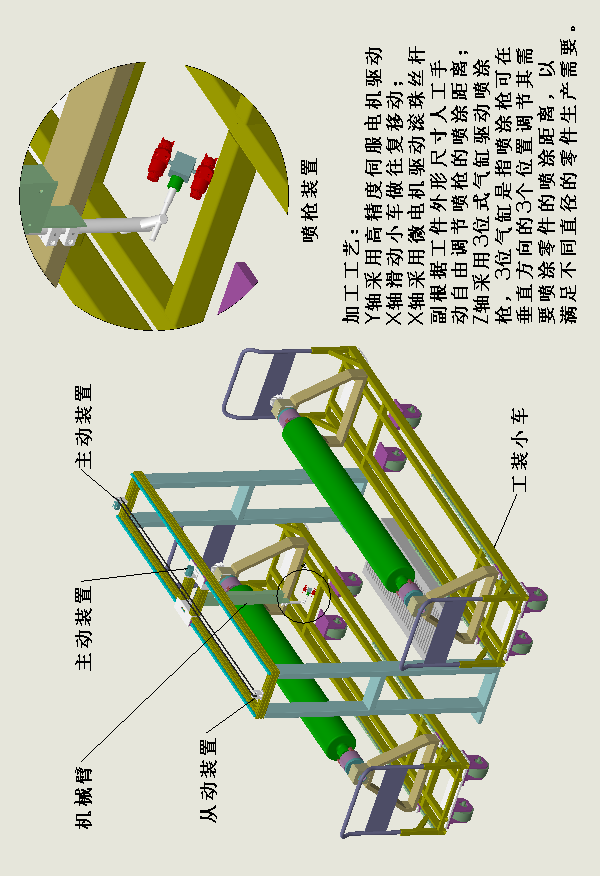

臥式噴漆往復機技術+小車要求：
大工件外形尺寸：2500mm×φ250mm～3500mm×φ450mm
大工件重量：60kg～ 850kg
工作方式1：一號工位噴漆一遍后晾置，噴漆機構自動旋轉方向噴漆二號工位產品，以此往復切換完成噴漆，（此方式對應上述噴漆方式1）
工作方式2：一號工位噴漆完成后噴漆機構自動旋轉方向噴漆二號工位產品，原一號工位工件進人烘箱烘烤，另裝一件工件進入一號工位，以此往復切換完成噴漆，（此方式對應上述噴漆方式2）
臥式自動噴漆往復機的X軸行程做8600mm有效噴涂空間，伺服防爆驅動，行走速度3～12m/min.高度手動調節高度O-300mm,Y軸離產品距離可調伺服防爆驅動,Z軸為噴槍要求180度旋轉,伺服防爆驅動,工件做間歇運轉（工件旋轉為電動）,小車可間歇或連續由程序控制，噴漆往復機的噴槍控制系統，噴槍及供油按裝由供應商完成,全氣動式，采用防爆電磁閥控制,采用西門子 PLC+觸摸屏總控，電器元件，安裝在控制室內(采用正壓防爆電控箱),以上所有電機及電器要防爆處理，防靜電裝置，電氣控制元件：斷路器選用施耐德或德力西的產品，接觸器選用西門子產品，中間繼電器按鈕選用歐姆龍產品。
立式噴漆往復機技術要求：
1、小工件外形尺寸：（φ100mm～φ200mm）×1300mm小工件重量：小于60kg
大工件外形尺寸： 2500mm×（φ400mm）工件重量：500kg
2、上下往復噴涂，φ400及以上工件1發
工件做連續360度旋轉，噴漆往復機慢速直線形往復，X軸行程做2200mm有效噴涂空間，伺服防爆驅動，行走速度3～12m/min，工件做連續運轉（工件旋轉為電動），噴槍控制系統，噴槍及供油按裝由供應商完成，全氣動式，采用防爆電磁閥控制。考慮到小車防倒，采用西門子 PLC+觸摸屏總控，電器元件，安裝在控制室內(采用正壓防爆電控箱)，以上所有電機及電器要防爆處理，防靜電裝置，電氣控制元件：斷路器選用施耐德或德力西的產品，接觸器選用西門子產品，中間繼電器按鈕選用歐姆龍產品。
